線材加工行業分為端子線加工及線纜加工兩方面，多數需求端子線加工客戶都會詢問線束加工廠家端子線價格怎么會高出成本價很多，很難評估線束加工廠人工成本是否合理，端子線加工工藝流程一直成為困擾客戶的常見問題，一藝電子22年線束加工廠家解讀端子線加工工藝流程。

　　端子線加工工藝流程：

　　一、線束加工廠線材外觀來料檢驗。

　　1、線材印字是否清楚辨別。

　　2、同一批線材外被顏色是否相同，必須保證無色差。

　　3、線材外被是否磨損、變形、臟污等

　　4、線材芯線是否有漏銅現象，線材表面是否刮傷/劃痕。

　　二、加工線材剝皮

　　1、首先檢測機臺是否正常，切口是否完好無損，工作臺面是否干凈無其他產品堆積。

　　2、調試好設備機臺，調試試做2-3條，確認合格后方可批量作業。

　　3、注意尺寸需在公差范圍內，不可剝斷導體銅絲，切剝口須平整。

　　4、剝皮尺寸參考計算方法如下：

　　剝皮尺寸=導體鉚壓長度+1/2a+0.55mm(線規：0.3mm2以下)

　　剝皮尺寸=導體鉚壓長度+1mm(線規：0.3-1mm2以下)

　　剝皮尺寸=導體鉚壓長度+2mm(線規：10mm2以下)

　　三、鉚壓端子

　　1、首先檢測機臺是否正常，切口是否完好無損，工作臺面是否干凈無其他產品堆積。

　　2、調試好設備機臺，調試試做2-3條，確認合格后方可批量作業。

　　3、需注意端子鉚壓拉力或高度需符合要求，不可有深打、淺打、飛絲、端子變形、鉚壓過高或過低等不良。

　　四、端子外觀檢驗

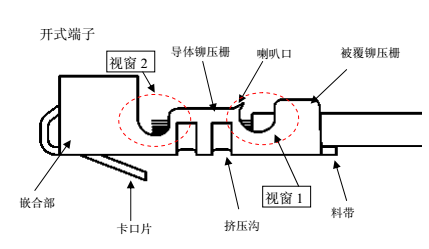

　　1、標準壓接，外皮處于導體包銅與絕緣包銅之間。

　　2、合格壓接，外皮剛好與導體包銅或絕緣包銅平齊。

　　五、端子高度測量

　　鉚端高度測量：線束加工廠確保正常壓著性能的管理方法，測量時使用鉚端高度測定用儀器—千分尺。

　　六、端子線拉力測試

　　用拉力計測試端子線拉力將端子固定好，拉力計歸零，進行拉力測試，當拉力達到規定值時，停止拉動，固定位置，保持1分鐘。如端子沒有脫落則合格，每1-2小時抽查一次。

　　七、組裝膠殼

　　將鉚壓好端子卡扣方向與連接器同向，平推如連接器，再回輕拉線材，已確定端子正確插入連接器，無脫落合格。

　　八、導通測試

　　檢測產品功能是否正確。

　　九、包裝入庫

　　按照客戶指定包裝入庫，標識清楚。
