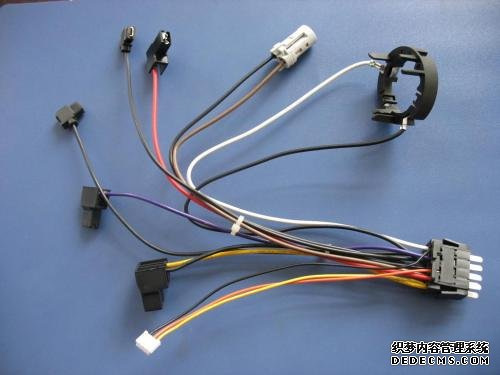

隨著現代汽車對安全性、舒適性和環保性要求的不斷提高，汽車上的電路數量和耗電量顯著增加，因此如何在有限的汽車空間內更有效、更合理地布置大量線束成為汽車制造業面臨的問題。本文以汽車線束的布局為重點，簡要介紹了汽車線束布局中的注意事項。

　　首先，線束固定點布置合理，固定可靠

　　(1)根據線管束在整車上的實際安裝位置。為了避免線束下垂和移位，考慮到線束的重量、固定方法和固定位置的方便性，必須用足夠的、合理的固定點和固定方法來固定線束。

　　(2)據線束的方向和車體的具體形狀都有固定點，兩個固定點之間的距離一般不超過300毫米；直線距離上沒有支撐點；鈍角拐點位置可以設置一個固定點；直角拐點應設置兩個固定點，線束中應避免銳角拐點。

　　(3)據線管束的形狀和外徑應選擇為固定扣的類型和尺寸，以滿足承受管束重量的需要。

　　(4)在連接器與其他線束和電器連接的位置，固定點應設置在連接器前方不超過120毫米的適當位置。

　　(5)考慮在支點位置的干線上設置一個固定點，該固定點與支點之間的距離不大于100 mm

　　(6)在固定帶扣的安裝方向上，必須有足夠的空間便于帶扣的安裝和拆卸。

　　第二，外觀整潔，捆綁配置

　　(1)線束應沿著邊緣和凹槽(車身上設計的線槽)布置，以避免線束受到直接壓力。駕駛室內不得暴露任何線束；在可以觀察到線束的位置，如駕駛室，設置明顯的吸引點或明顯的顏色。這里安裝的線束不顯眼。

　　(2)布置應在投影方向上以水平、平坦和垂直的方格圖案布置，以避免對角線布置。

　　(3)與管道的間隙均勻，與周圍零件的間隙合理。
